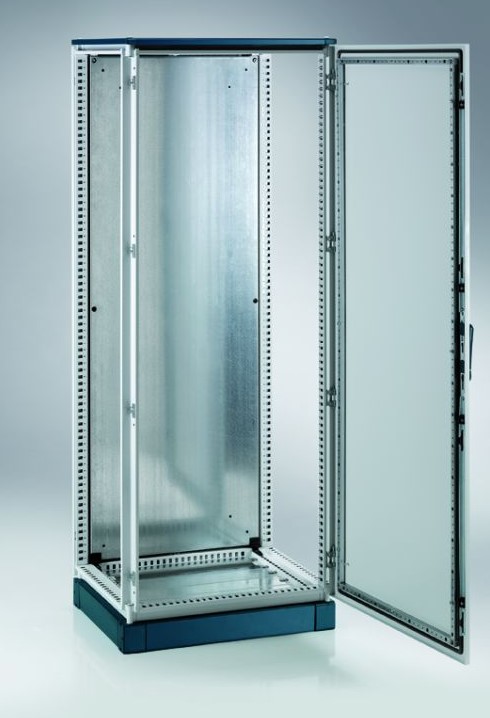

INDOOR DISTRIBUTION CABINETS
Los bastidores de distribución en DC están basados en un diseño modular que permite diferentes configuraciones que permitan adaptar el bastidor de distribución a los requerimientos del sistema de energía.
Usando componentes estándar de protección (interruptor automático ó disyuntor) DIN se conforman los diferentes paneles que luego se ensamblan en el bastidor. Cada panel puede ser configurada de manera independiente con multitud de opciones; supervisión de estado, elementos de medida como Voltimetros Amperimetros (analógicos y/o digitales) con posibilidad de supervisión remota en 4/20mA, SNMP, MODBUS, ETHERNET.
Existen bastidores con diferentes medidas desde los 1400 hasta 2200 en altura y anchos de 400, 600, 800.
Cuadros murales sencillos desde 4 posiciones de distribución hasta 44. Sistema de anclaje sobre carril mural de fácil instalación.
Información técnica
-Bastidores de distribución DC en formato “Frame” 19”, 23” y cuadros murales.
-Bastidores compactos de construcción robusta en chapa galvanizada y terminados con epoxi aislante. RAL 9005 NEGRO
-Distribución con CB monopolar estándar sobre carril DIN de hasta 125A. Hasta 132 posiciones CB DIN por bastidor.
-Capacidad para distribuir hasta 4800Adc por bastidor
-Diferentes opciones de altura en bastidores de 1400, 1600, 1800, 2000, 2200mm
-Composición de paneles estándar sobre formato DIN. 200Adc, 400Adc, 600Adc, 800Adc con 22 posiciones de distribución por panel.
-Accesibilidad total para manipulación segura en caliente.
-Mecanización superior e inferior del bastidor para permitir el acceso del cableado.
-Componentes Schneider.
-Voltimetro Amperimetro con conectividad analógica 4/20mA o digital SNMP, MODbus,ETHERNET.
-Sistema de supervisión de estado por relés. NC o NO
-Hasta 6 paneles en bastidor de 43U.

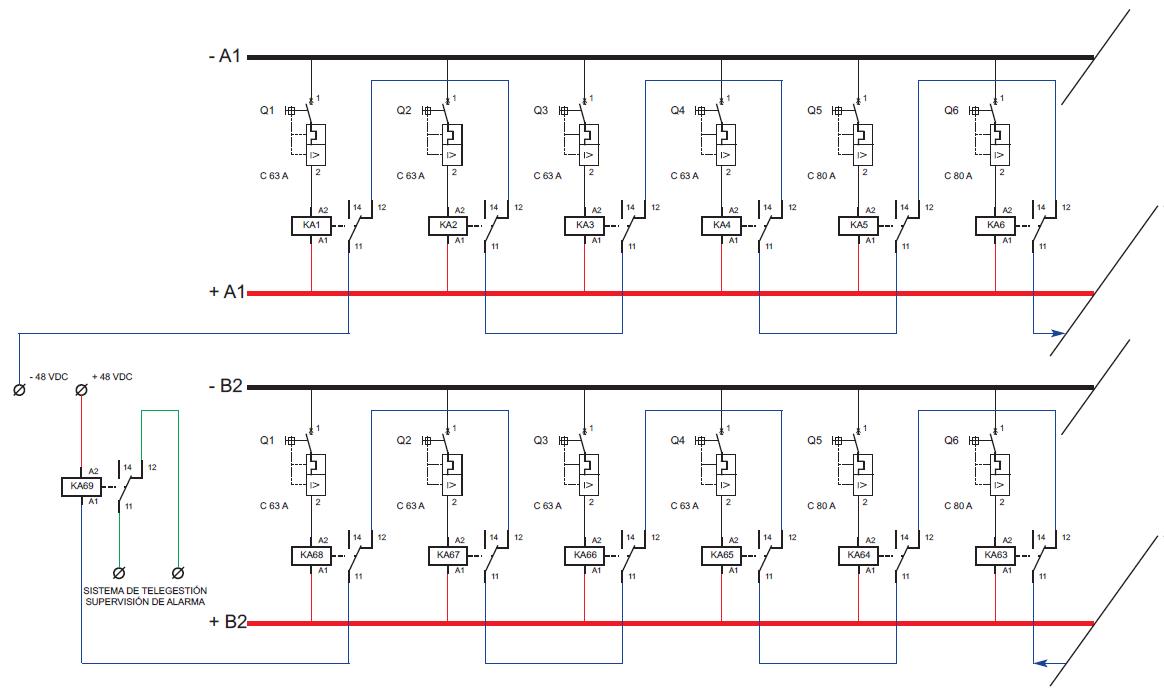

ESQUEMA ELÉCTRICO SISTEMA DE SUPERVISIÓN DE ESTADO
